當前位置：首頁 > 產品中心 > 電纜/線路檢測
地埋電力電纜故障、礦用電纜故障、通訊通信電纜故障、路燈電纜故障、高低壓電纜故障、直埋電纜故障、架空電纜故障中的開路、短路、閃絡放電故障、高阻泄漏故障、高阻閃絡故障，高低阻性的接地觸不良等故障進行綜合分析檢測
參考標準： DL/T 849.3-2004
KD-212電纜故障測試儀能對地埋電力電纜故障、礦用電纜故障、通訊通信電纜故障、路燈電纜故障、高低壓電纜故障、直埋電纜故障、架空電纜故障中的開路、短路、閃絡放電故障、高阻泄漏故障、高阻閃絡故障，高低阻性的接地觸不良等故障進行綜合分析檢測。能對電纜故障點進行行波測量法、低壓脈沖法、脈沖電流法(直閃法、沖閃法)、弧反射法準確查找、定位等。是國內比較可靠的便攜數字式電纜故障綜合分析檢測儀器。電纜故障測試儀可用于35kv以上的主線路的故障距離測試，該電纜故障測試儀適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
有線通信的暢通和電力的輸送依賴于電力電纜線路的正常運行，一旦線路發生故障，不及時查出故障并迅速予以排除，將會造成很大的經濟損失和不良的社會影響，因此，電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、電纜故障定位系統、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀是維護各種電纜安全的重要工具，電纜故障測試儀采用了多種故障探測模式，KD-212電纜故障測試儀應了現代較新的的電子技術電路以及電子材料，傳感器方面采用聲波感應探測傳感器，保證了故障點精確定位，KD-212電纜故障測試儀是電力電纜檢修的常用儀器
KD-212電纜故障測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，同時可用于35kv以上的主線路的電力電纜故障距離測試，電纜故障測試儀配備聲測法定點儀，可準確測定故障點的精確故障位置，該電力電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

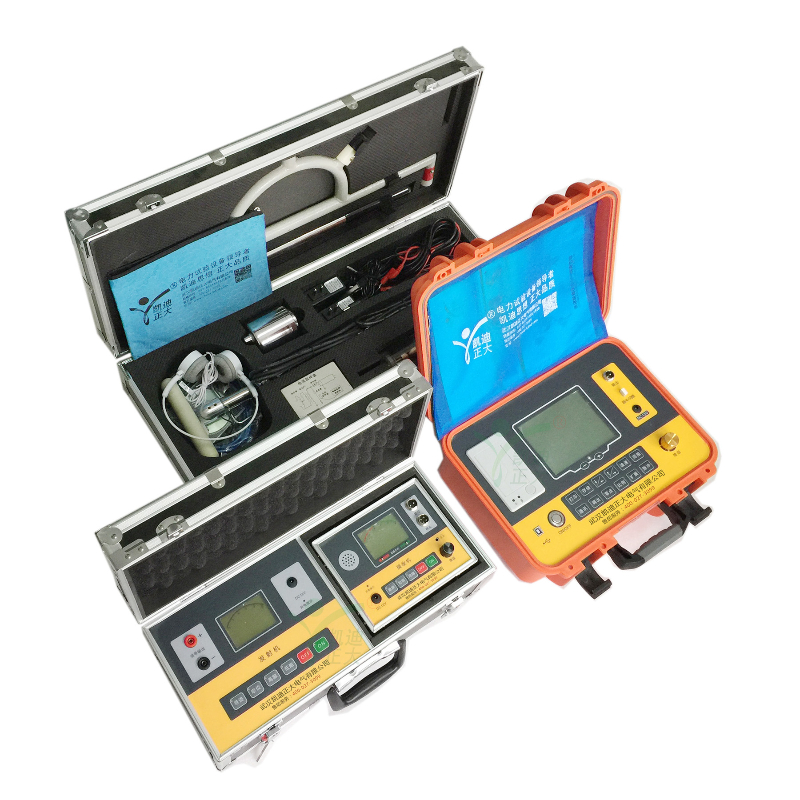

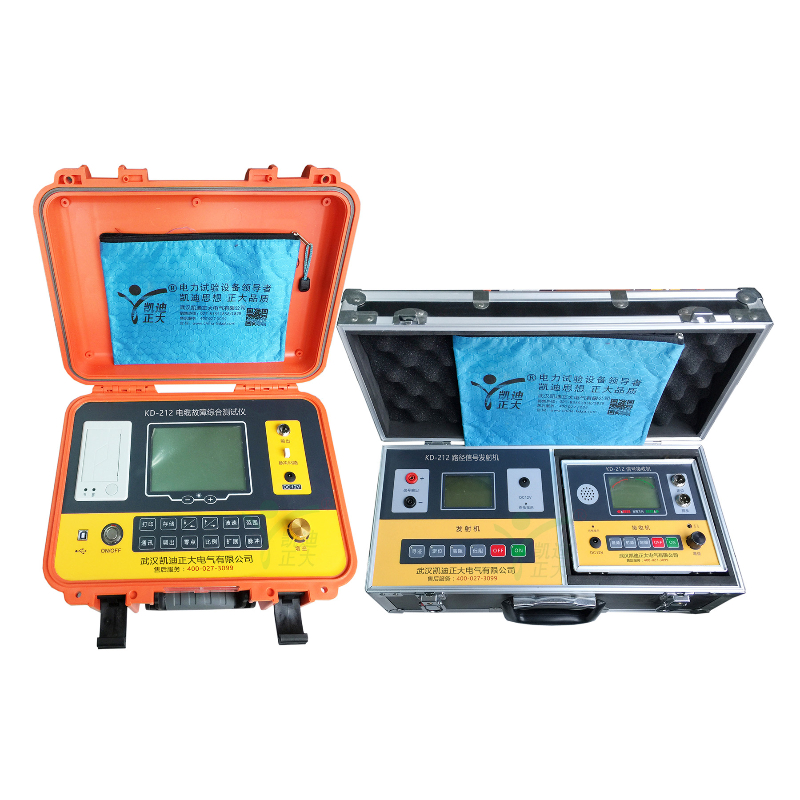

KD-212電纜故障測試儀是由KD-212路徑信號發生器、KD-212路徑定位接受機、感應式探頭、電位差式探測架等組成。電纜尋跡及故障定位儀是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代較新的的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的產品。
KD-212電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
1.接收靈敏度高
2.靜態漂移低
3.定位精度高
4.抗干擾能力強
5.液晶屏顯示信號及狀態
6.內置鋰電池供電，并配有充電器
7.測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。
8.儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
9.測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有中文菜單顯示操作功能，無需對操作人員作專門的訓練。
10.具有波形及參數存儲，調出功能;
11.具有高熱敏打印機，現場測出的數據可以實時打印比對參考;
12.采用非易失性器件，關機后波形、數據不易失。
13.具有雙蹤顯示功能。
14.可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
15.具有波形擴展比例功能。
16.改變波形比例，可擴展波形進行精確測試。
17.可改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
18.具有根據不同的被測電纜實時修改傳播速度功能。
19.測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對低壓電纜路徑查找識別儀，電纜接地故障查找儀，零線接地故障查找儀，埋地電纜路徑及接地故障查找儀，線路路徑識別儀。
20.儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為0.3m，探測盲區為0.3m。
21.采用高新的信號處理技術、較新的集成電路元器件以達到優異的測試性能。
22.接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去了手動調節的繁瑣。
23.聲響功能：接收機通過喇叭發出的音調變化直觀地反映測量的信號大小
24.左右指示：左右指示燈顯示故障點位置。
25.跟蹤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。
26.接地故障查找：使用A字架(選配件)可定位管線的對地絕緣破損點，無須調零，左右指示燈顯示故障點方向。
27.數字化高精度采樣及處理，接收通頻帶窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
28.發射機大功率輸出，自動阻抗匹配，自動保護。
29.內置大容量鋰離子電池組。
30.機殼堅固、質輕便攜。
檢測儀主機
1.檢測電纜電壓等級：220V、380V、6kV、10kV、35kV、110kV、220kV
2.最遠測試距離：0-35Km(明線可達100千米)
3.故障點誤差/測試精度：±0.5米
4.總長度誤差：0.2m
5.傳輸波速：10～200m/s
6.讀數分辨率：0.5m
7.定位阻抗范圍：0～5MΩ
8.定位精度：<±10cm
9.埋深探測：<3m
10.數據儲存：100條
11.充電電源：AC220V±10%
12.充電時間：4-8小時
13.電池使用時間：5小時
14.電池電壓及容量：DC12V(7AH)
15.功耗：5VA
16.使用條件：0℃～+40℃
17.極限溫度：-10℃～+50℃)
18.相對濕度：40℃(20～90)%RH
19.大氣壓強：86～106)Kpa
20.體積：275×220×160mm3
21.重量：1.8kg
發射機/接收機
1.輸出電壓：最高100Vpp
2.輸出頻率：自動匹配
3.接收機靈敏度：6E-15Tesla,5uA
4.聲磁定點精度：±0.5m
5.定位精度：±0.5m
6.測試路徑誤差：±0.5m
7.最大測試線路埋深：4.5米
8.最大脈沖峰值輸出電流：10A
9.最大輸出功率：10W
10.功耗：≤1.0W
11.故障查找：用A字架檢測高達2MΩ的電纜接地故障
12.充電電源：AC220V±10%
13.充電時間：4-8小時
14.電池使用時間：8小時
15.電池電壓及容量：DC12V(7AH)
