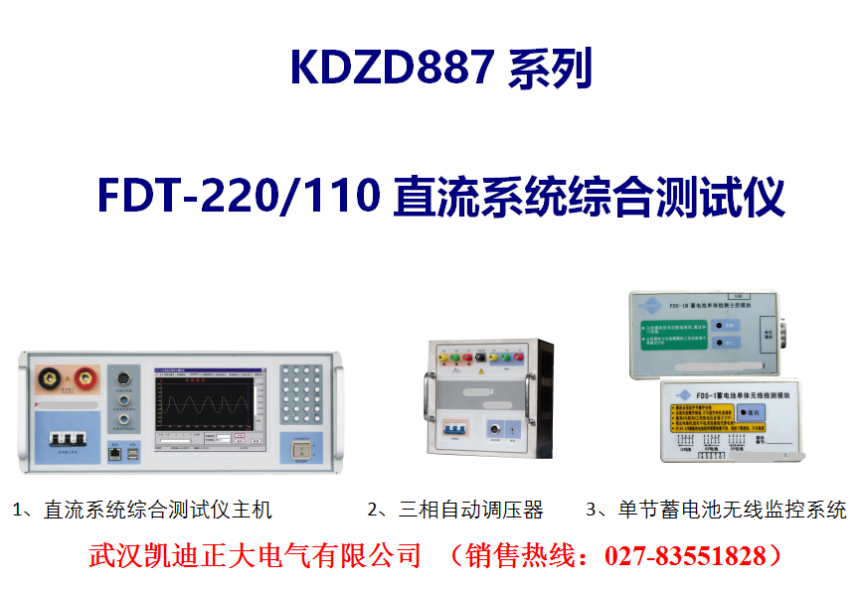

KDZD887系列FDT-220/110直流系統綜合測試儀附錄C充電機測試相關標準解讀

C.1電壓整定誤差

GB/T 19826-2005中第6.4.2條中規定了充電電壓整定誤差的測試方法及數據處理方法。充電裝置在穩壓狀態下，直流輸出電壓設定在表2規定的整定范圍內（對于整定好的充電機，則只有一個電壓測試點，對于控制母線，通常取105％Un，對于動力母線，常取110％)，交流輸入電壓為額定值，調整負載電流為50%額定值，分別測量其充電裝置的輸出電壓UZ。按公式△U= (Uz-Uz0)/Uz0×100%計算整定誤差。

式中：△U——電壓整定誤差；UZ——交流輸入電壓為額定值且負載電流為50%的額定電流時，輸出電壓測量值；UZ0——輸出電壓的設定值。

C.2電流整定誤差

GB/T 19826-2005中第6.4.1條中規定了充電電流整定誤差的測試方法及數據處理方法。充電裝置在恒流充電狀態下，交流輸入電壓為額定值，調整充電電壓在90%~120Un范圍內的中間值，分別測量充電電流值IZ，按公式△I= (Iz-Iz0)/ I z0×100%計算整定誤差。

式中：△I——電流整定誤差；IZ ——交流輸入電壓為額定值且充電電壓在調整范圍內的中間值時，充電電流測量值；IZ0——充電電流的設定值。

C.3穩壓精度

按照 GB19826-2005《電力工程直流電源設備特性通用技術條件及安全要求》的規定，充電浮充裝置在浮充電或均充電（穩壓）狀態下，交流輸出電壓在其額定值的±15％內變化，輸出電流在額定值０～100%范圍內變化，輸出電壓在其浮充電壓調節范圍的任一數值上保持穩定，直流系統穩壓精度、紋波系數數值以下表可供參考：

充電裝置類型	穩壓精度	穩流精度	紋波有效系數	紋波峰值系數
高頻開關電源型	±0.5%	±1%	0.5%	1%
相控型	±1%	±2%	1%	2%
交流補償型	±1%	±2%	2%	4%
其他類型	±1%	±2%	2%	4%
